Mnoho ľudí dnes vyrába plošné spoje fotocestou, niektorí ich kreslia ručne. Keď však máte kresliť ručne pomerne zložitý plošný spoj, prestáva to byť sranda. Proti fotoceste nemám nič, ale potrebné chemikálie sú pomerne drahé a je s ňou plno práce. Minul som na jednom fóre našiel odkaz na stránku kde bola popísaná zaujímavá metóda výroby DPS a to úplne jednoducho a prakticky zadarmo. Skúsil som jeden plošný spoj touto metódou vyrobiť, vzhľadom na náklady (u mňa 0Sk) a jednoduchosť je to super. A nemusíte sa babrať s kreslením a do hodiny je pekný plošák hotový.
Materiál:
-laserová tlačiareň
-katalógový papier (vezmite si nejaký katalóg a vytrhnite z neho potrebný počet strán, pôvodná potlač nevadí). Papier by nemal byť moc hrubý, inak sa môže zaseknúť v tlačiarni
-žehlička
-acetón
-očistený a odmastený cuprextid
Postup:

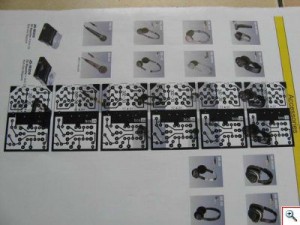

Na laserovej tlačiarni si najprv vytlačte predlohu plošného spoja, zrkadlovo prevrátenú. Kontrast tlače dajte na maximum. Na predlohe nesmú byť svetlé miesta, všetko čo nemá byť vyleptané musí byť dokonale čierne.

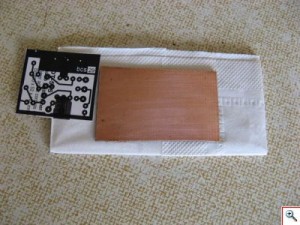

Predlohu si vystrihnite, cuprextid prebrúste jemným šmirgľom alebo práškom na riad a odmastite acetónom. Ten môj je už zasratý po predchádzajúcich pokusoch. Cuprextid polože na podlad, v mojom prípade som použil papierovú vreckovku.

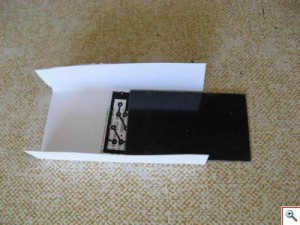

Vezmite si kúsok papiera a predlohu, cuprextid a papier položte na seba tak, ako je to na fotke. Cuprextid s predlohou sa vlastne zabalia do papiera, na papier sa potom priloží žehlička. Keď som tam ten papier nedal, predloha sa na plošnom spoji rozmazala a mohol som robiť odznova. Náčrt usporiadania u mňa je o čosi nižšie.

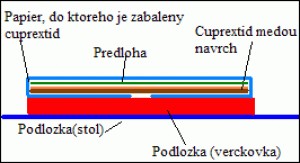

Nákres usporiadania:

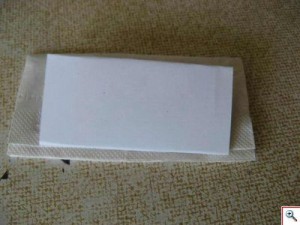

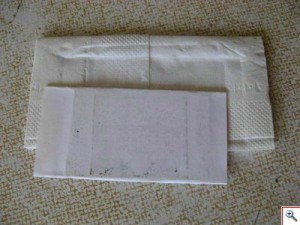

Všetko zabalené v papieri a pripravené na nažehlenie.

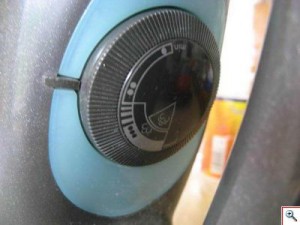

Vezmite žehličku a ideme nažehlovať. Na žehličke som nastavil teplotu "na dve bodky", nastavenie vidno na ďalšej fotke.
Pritlačte žehličku na celú kopu a chvíľu podržte. Aby nedošlo k rozmazaniu, žehličkou radšej nehýbte. Ja som ju prikladal asi 3krát vždy po 10 sekúnd. Predloha by potom mala byť dobre prehriatá a toner zapečený.

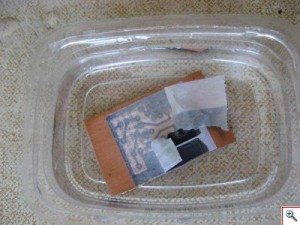

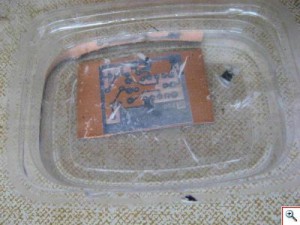

Potom to celé ponorte do nádoby s vodou a nechajte pár minút odmočiť. Zvyšný papier musí ísť preč a musí ostať len toner.
Po nejakom čase sa dá papier opatrne strhnúť, stále to však nechajte vo vode.
Šúchaním prstami po plošnom spoji odstráňte zvyšky papieru, pomôcť si môžete aj jemnou zubnou kefkou. Nedrhnite to moc, lebo sa toner môže zoškrabať.
Takéto zvyšky(hlavne v medzerách) ide opatrne odstrániť zubnou kefkou.
Po očistení. Drobné chyby v toneri je možné opraviť liehovou fixou.

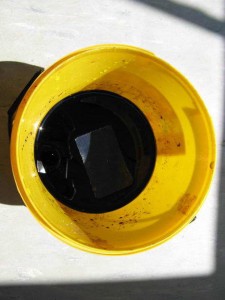

Plošný spoj dajte vyleptať, ja som ho leptal v chloride, leptanie trvalo asi 15min, viac ako 20min by som ho tam nenechal, aby nedošlo k podleptaniu.
Po vyleptaní. Až teraz sa ukázalo niekoľko chýb, ale časom získate viac skúseností a chyby sa hádam nebudú objavovať. Tiež sa mi nechcelo zakaždým leptať ďalší plošák, tak som sem hodil fotku tohoto jedného čo som spravil na skúšku. Ale vzhľadom k jednoduchosti a nákladom na výrobu je to super kvalita.
