LPT LCD Displej

alebo

Informačný Displej k PC

Informační displeje umožňujú sledovať stav počítača (napr. teploty, otáčky ventilátorov, zátaž CPU, dátové toky, vlastní info atd.) a s podporu programov ako WinAmp - zobrazuje sa vám práve prehrávaná pesnička. Je toho veľa.

Pre stavbu budeme potrebovať :

paralelní kábel k tlačiarne (alebo postačí konektor CANON 25M a 11 žilový kábel)
znakový LCD displej, ktorý je kompatibilní s HD44780
odporový trimer 10kOhmů
pokial nechcete letovať kábliky priamo na displej, použite konektory KONPC-SPK a lámací konektorové kolíky S1G20, nebo iné podle vlastného uváženia
napájací konektor k HDD pre vnútorné prevedenie nebo konektor pre gameport či USB pre vonkajšie prevedenie

Zapojenie

spočívá pouze v propojení konektoru CANON 25M (od paralelního portu LPT) ke konektoru displeje a připojení napájení +5V k displeji podla nasledujúcej schémy.
Nevyužité žily zastrihnite a zaizolujte. Zo zemniacich vodičov postačí iba pin 25.

* piny 15-16 sú iba na displejoch s podsvietením, vysvetlenie ďalej

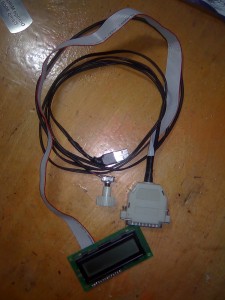

Obrázok

pin	CANON pin nebo jiný	Funkce
1	25 a napájecí zem GND (černý vodič na HDD Molex napájecím konektoru)	zem napájanie
2	+5V (červený vodič na HDD Molex napájecím konektoru)	+5V napájanie
3	střed potenciometru 10kOhmů	řízení kontrastu displeje
4	Paralel port pin 16	Register Select
5	napájecí zem GND (černý vodič na HDD Molex napájecím konektoru)	Read/Write signal - používá se zápis
6	Paralel port pin 1	Enable - Strobe
7	Paralel port pin 2	Data bit 0
8	Paralel port pin 3	Data bit 1
9	Paralel port pin 4	Data bit 2
10	Paralel port pin 5	Data bit 3
11	Paralel port pin 6	Data bit 4
12	Paralel port pin 7	Data bit 5
13	Paralel port pin 8	Data bit 6
14	Paralel port pin 9	Data bit 7
15		Anoda podsvícení
16		Catoda podsvícení

Podsvietenie displeja

je najčastejšie realizované blokom LED diod a parametre sa líšia podla výrobcu displeja. Na pine 15 býva nejčastejišie Anoda LED diod a na pine 16 Catoda LED diod.
Pre LED diody je poteba pedeadný odpor (rezistor), niektoré displeje majú predradný odpor priamo na doske a môžme ich priamo pripojiť na +5V, v noci je podsvietenie viac než dostatočné a dá sa znížiť rezistorovým potenciometrom.

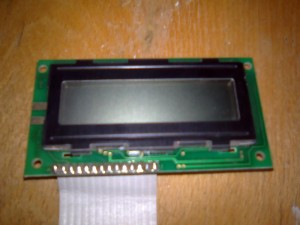

Stavba

Najprv je nutné rozmyslieť si či chceme LCD panel umiestniť v PC alebo vonku. Podla toho zvolíme diaľku paralelného káblu a zdroj napájania +5V.

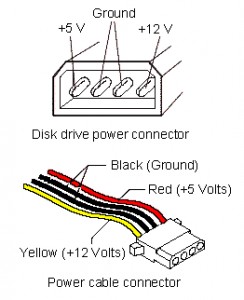

Pre vnútornú variantu vezmeme ako zdroj +5V klasický Molex konektor pre napájanie harddisku (čierny vodič - GND, červený - +5V).

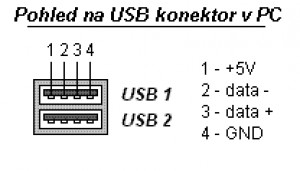

Pre vonkajšiu variantu môžeme použiť +5V napr. z gameportu, USB (max 500mA) alebo PS/2 (max 500mA) konektoru.

Pri prepojovaní vystačíte s farebným rozlíšením jednotlivých žíl káblíkov, ale pokial máte možnosť použiť multimetr nebo tester vodivosti, použite ten. Je lepšie viackrát merať a raz letovať.
